Pressure Vessel

압력용기는 내부 또는 외부에서 액체 및 기체와 같은 유체 압력을 받아도 부피 변화 없이 안정적으로 유지되는 용기를 의미합니다. 열교환기, 반응기, 저장조 등 산업용 대형 용기부터 고온·고압 조건을 견디는 소형 반응기까지 폭넓게 제작이 가능하며 특수 소재 적용을 통해 부식성이 있는 물질을 취급하는 공정에도 대응이 가능합니다.

  • ASME 기준
    디자인 설계

  • 국내 산업/가스
    안전 검사 진행

  • 다양한 임펠러·
    옵션선택 가능

제품문의 042-602-8017
제품소개서 다운로드

제품정보

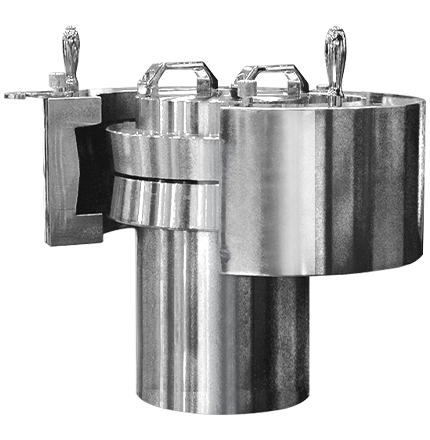

  • PIV 시리즈

    핀(Pin) 타입 구조로 덮개가 닫힌 상태에서도 압력을 유지하며 높은 내구성과 수명을 보유합니다. CIP·WIP 공정 등 고압 조건에서 빠른 개폐가 필요한 공정에 적합합니다.

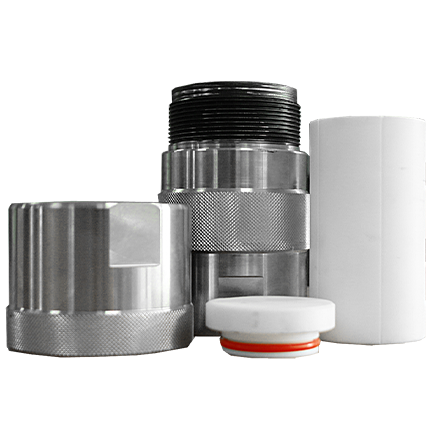

  • CV 시리즈

    내화학성 스테인리스 재질에 내부용기를 적용한 구조로 Teflon 라이너를 사용해 화학 실험에 특화된 소형 압력용기입니다.

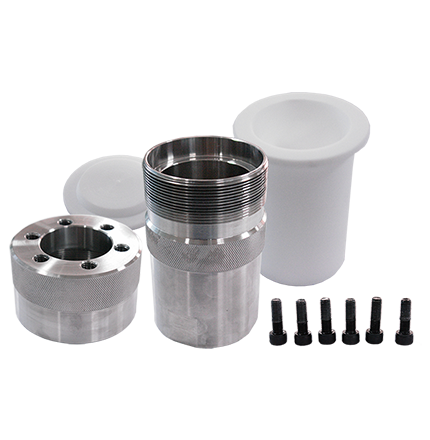

  • CVB 시리즈

    압력 확인 포트와 Inlet/Outlet 구조를 갖추고 있으며 교반기·온도 센서 등 옵션 구성이 가능합니다. 간편한 체결 방식으로 화학 실험 및 연구에 적합합니다.

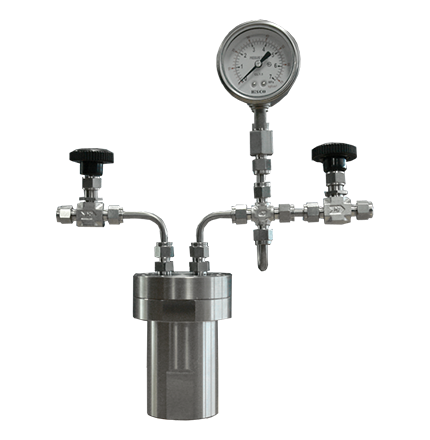

  • BV 시리즈

    커버와 바디가 직접 맞닿고 별도의 씰(Seal)에 의해 밀폐되는 구조로 내부 압력 확인을 위한 게이지와 유체 주입·배출을 위한 포트를 갖추고 있습니다. 가장 범용적으로 사용되며 화학 실험 및 연구 목적으로 폭넓게 활용됩니다.

  • TV 시리즈

    당사 압력용기 라인업 중 가장 소형 용량의 제품으로, 2 ml부터 81 ml까지 제작이 가능하며 높은 사용 온도와 압력 조건을 구현할 수 있습니다. 소량부터 대량까지의 정밀 실험에 적합합니다.

  • VC 시리즈

    View Cell을 적용하여 용기 내부 반응을 직접 관찰할 수 있도록 설계된 압력용기로, 열교환기, 기포 제거 장치, 해수 담수 설비, 증발기, 촉매 반응기, 증류탑, 액체 및 기체 저장용기 등 다양한 산업 설비에 적용됩니다.

  • C-Clamp

    캡(Cap)과 볼트 결합 방식의 압력용기로, 내화학성이 우수한 스테인리스 재질로 제작됩니다. 도료 및 잉크 산업, 제약 산업, 화장품 및 유지 산업, 섬유 산업, 화학공학, 발효 및 식품 산업 등 다양한 분야에 활용됩니다.

특장점

  • 안전한 압력용기 설계

    미국 ASME 기준에 따라 압력용기를 설계하며 국내 산업안전 및 가스안전 검사를 통해 안전성과 신뢰성을 확보합니다.

  • 우수한 온도·압력·내식성

    ASME 소재 Table과 부식 데이터 Table을 기반으로 용기를 설계하여 고온·고압 환경에서도 우수한 내식성과 안정적인 성능을 제공합니다.

  • 다양한 내부 용기(Liner) 적용 가능

    Teflon, PEEK, STS 등 다양한 내부 용기(Liner)를 적용할 수 있어 사용 목적과 공정 환경에 맞는 유연한 구성이 가능합니다.

제품사양 사이즈 및 무게는 공정/옵션에 따라 변경될 수 있습니다.

  • PIV
  • CV
  • CVB
  • BV
  • TV
  • VC
  • C-Clamp

Order-made Type 선정 방법

Type Volume Temperature Pressure Material
PIV 필요볼륨 필요온도 필요압력 필요물질
Type PIV
Volume 필요 볼륨
Temperature 필요 온도
Pressure 필요 압력
Material 필요 물질
Series CV5 CV10 CV20 CV30 CV50 CV100 CV200
Volume(㎖) 5 10 20 30 50 100 200
Max Temp. (℃) 180
Max Pressure (bar) 100
Outside Vessel STS 316
Liner Teflon (200℃) / PEEK (230℃)
Seal of Liner O-ring Type
Closure Style Cap Closure
Main Bolt M40 X 2P M45 X 3P M52 X 3P M70 X 4P
Vessel Dimensions(㎜)-O.D 55 60 65 83
Vessel Dimensions(㎜)-O.L 100 110 128 155 132 195
Liner Dimensions(㎜)-I.D 15 20 26 45
Liner Dimensions(㎜)-I.L 32 42 60 90 64 127

Order-made Type 선정 방법

Type Volume Temperature Pressure Material
CV 필요볼륨 필요온도 필요압력 필요물질
Type CV
Volume 필요볼륨
Temperature 필요온도
Pressure 필요압력
Material 필요물질

주의사항

  • 산성 및 알칼리성 사용시 맞는 소재 결정
  • 옵션 사항 결정
  • 체결 방식은 손으로 회전하므로 사이즈 한계 확인
  • 주문 생산 방식이므로 사용환경에 따른 용기 사이즈와 용량의 자유로운 선택이 가능합니다.
Series CVB 5 CVB 10 CVB 20 CVB 30 CVB 50 CVB 100 CVB 200
Volume(㎖) 5 10 20 30 50 100 200
Max Temp. (℃) 180
Max Pressure (bar) 100
Outside Vessel STS 316
Liner Teflon
Seal of Liner Surface Sealing
Closure Style Cap Bolt Closure
Main Bolt M40 X 2P M45 X 3P M52 X 3P M70 X 4P
Vessel Dimensions(㎜)-O.D 55 60 65 83
Vessel Dimensions(㎜)-O.L 100 110 128 155 132 195
Liner Dimensions(㎜)-I.D 15 20 26 45
Liner Dimensions(㎜)-I.L 32 42 60 90 64 127

Order-made Type 선정 방법

Type Volume Temperature Pressure Material
CVB 필요볼륨 필요온도 필요압력 필요물질
Type CVB
Volume 필요볼륨
Temperature 필요온도
Pressure 필요압력
Material 필요물질

주의사항

  • 산성 및 알칼리성 사용시 맞는 소재 결정
  • 옵션 사항 결정
  • 체결 방식은 손으로 회전하므로 사이즈 한계 확인
  • 주문 생산 방식이므로 사용환경에 따른 용기 사이즈와 용량의 자유로운 선택이 가능합니다.

BCV (내부 Liner 없는 용기)

Series BCV100 BCV200 BCV300 BCV500 BCV1000 BCV2000 BCV3785 BCV7570
Volume(㎖) 100 200 300 500 1L 2L 1 Gallon 2 Gallon
O-ring G25 G35 G40 G55 G70 G80 P90 P105
Max Temp.
O-ring Type(℃)		 200 ~ 300
Max Temp.
Metal Gasket Type(℃)		 350
Max Pressure
O-ring Type(bar)		 100
Max Pressure
Metal Gasket Type(bar)		 200
Body Material SUS 316
Main Bolt
O-ring Type		 M10 X 35L M12 X 30L M14 X 40L M20 X 50L M20 X 65L M22 X 85L M24 X 95L
Main Bolt
Metal Gasket Type		 M16 X P1 X 50L M18 X P1.5 X 55L M20 X P1.5 X 55L M22 X P1.5 X 65 M27 X P2 X 80L M27 X P2 X 95L M30 X P2 X 100L M36 X P3 X 120L
Vessel Dimensions(㎜)
O-ring Type O.D		 107 119 134 175 201 230 251
Vessel Dimensions(㎜)
O-ring Type O.L		 170 203 236 250 328 423 609 838
Vessel Dimensions(㎜)
Metal Gasket Type O.D		 99 113 120 139 169 199 224 269
Vessel Dimensions(㎜)
Metal Gasket Type O.L		 170 203 236 250 328 428 609 838
Liner Dimensions(㎜)
O-ring Type I.D		 38 48 53 68 83 93 108 123
Liner Dimensions(㎜)
O-ring Type I.L		 90 115 140 200 295 424 640
Liner Dimensions(㎜)
Metal Gasket Type I.D		 35 45 50 60 75 95 120 145
Liner Dimensions(㎜)
Metal Gasket Type I.L		 110 130 150 180 230 290 340 460

BCLV (내부 liner 사용 용기)

Series BCLV100 BCLV200 BCLV300 BCLV500 BCLV1000
Volume(㎖) 100 200 300 500 1000
O-ring G25 G35 G40 G55 G70
Max Temp.
Teflon/PEEK Liner(℃)		 Teflon 200 / PEEK 230
Max Temp.
STS Liner Type(℃)		 350
Max Pressure
Teflon / PEEK Liner (bar)		 100
Max Pressure
STS Liner Type(bar)		 200
Outside Vessel Material
Teflon / PEEK Liner Type		 SUS 316
Outside Vessel Material
STS Liner Type		 SUS 316
Liner
Teflon / PEEK Liner Type(℃)		 Teflon 200 / PEEK 230
Liner
STS Liner Type(℃)		 350
Main Bolt
Teflon / PEEK Liner Type		 M10 X 35L M12 X 30L M14 X 40L M20 X 50L M20 X 65L
Main Bolt
STS Liner Type		 M18 X P1.5 X 55L M20 X P1.5 X 55L M22 X P1.5 X 65L M27 X P2 X 80L
Vessel Dimensions(㎜)
Teflon Liner Type O.D		 107 119 134 175 201
Vessel Dimensions(㎜)
Teflon Liner Type O.L		 170 203 236 250 328
Vessel Dimensions(㎜)
STS Liner Type O.D		 113 120 139 169
Vessel Dimensions(㎜)
STS Liner Type O.L		 179 224 259 283 368
Liner Dimensions(㎜)
Oring Type I.D		 38 48 53 68 83
Liner Dimensions(㎜)
O-ring Type I.L		 90 115 140 200
Liner Dimensions(㎜)
STS Liner Type I.D		 35 45 50 60 73.5
Liner Dimensions(㎜)
Metal Gasket Type I.L		 106 136 156 180 240

Order-made Type 선정 방법

Type Volume Temperature Pressure Material
BCV / BCLV 필요볼륨 필요온도 필요압력 필요물질
Type BCV / BCLV
Volume 필요볼륨
Temperature 필요온도
Pressure 필요압력
Material 필요물질

주의사항

  • 산성 및 알칼리성 사용시 맞는 소재 결정
  • 옵션 사항 결정
  • 주문 생산 방식이므로 사용환경에 따른 용기 사이즈와 용량의 자유로운 선택이 가능합니다.

20000 psi 9/16″ Tube

Series TV11 TV12 TV13 TV14 TV15
Volume(㎖) 5 7.5 10 12.5 1.5
Max. Temp.(℃) - SUS 400
Max. Pressure (bar) 1,300
Body Material Stainless steel 316
Seal Type Cone Thread Sealing
Closure Style Screw Closure
Vessel Dimensions(㎜)
Overall Height		 165 215 266 317 368
Inside Dimensions(㎜)
Inside Diameter		 7.93
Inside Dimensions(㎜)
Inside Depth		 101 152 203 254 304
Tube size 9/16"

20000 psi 1″ Tube

Series TV16 TV17 TV18 TV19
Volume(㎖) 24 41 65 81
Max. Temp. (℃) 400
Max. Pressure(bar) 1,300
Body Material Stainless steel 316
Seal Type Cone Thread Sealing
Closure Style Screw Closure
Vessel Dimensions(㎜)
Overall Height		 228 330 482 584
Inside Dimensions(㎜)
Inside Diameter		 14.28
Inside Dimensions(㎜)
Inside Depth		 152 254 406 508
Tube size 1"

Order-made Type 선정 방법

Type Volume Material
TV 필요볼륨 필요물질
Type TV
Volume 필요볼륨
Material 필요물질

주의사항

  • 주문 생산 방식이므로 사용환경에 따른 용기 사이즈와 용량의 자유로운 선택이 가능합니다.

Order-made Type 선정 방법

Type Volume
VC 필요볼륨
Type VC
Volume 필요볼륨

주의사항

  • 주문 생산 방식이므로 사용환경에 따른 용기 사이즈와 용량의 자유로운 선택이 가능합니다.

Order-made Type 선정 방법

Type Volume Temperature Pressure Material
C-clamp 필요볼륨 필요온도 필요압력 필요물질
Type C-clamp
Volume 필요볼륨
Temperature 필요온도
Pressure 필요압력
Material 필요물질

주의사항

  • 주문 생산 방식이므로 사용환경에 따른 용기 사이즈와 용량의 자유로운 선택이 가능합니다.
