Supercritical Fluid System

초임계 유체는 일반적인 액체나 기체와는 다른 고유한 물성을 지닌 유체로 이를 활용한 기술을 초임계 기술이라 합니다. 기체와 액체의 중간 특성을 가지며 상변화 없이 온도와 압력의 미세한 변화만으로도 물성이 크게 변화합니다. 또한 표면장력이 없어 미세한 세공 구조에도 쉽게 침투하고 확산력이 우수해 물질 전달 속도가 빠르며 낮은 점성·높은 확산력·강한 용해력의 특성을 동시에 갖습니다.

  • 초임계 분리공정

  • 초임계 반응공정

  • 초임계 재료공정

제품문의 042-602-8022
제품소개서

제품정보

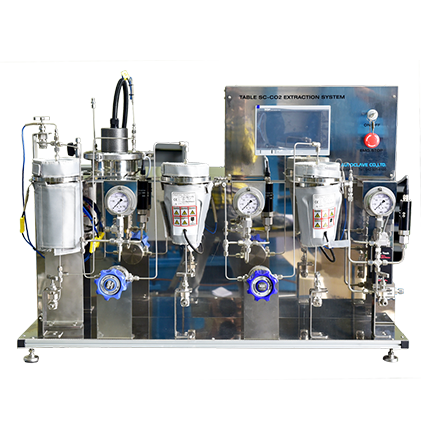

  • 벤치형 초임계 시스템

    초임계 시스템의 핵심 기능과 성능을 소형화한 장비로 직관적인 조작을 통해 다양한 연구 목적에 맞춰 유연하게 활용할 수 있습니다.

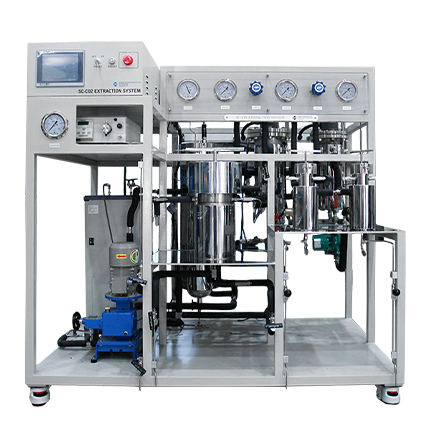

  • 초임계 이산화탄소 추출

    초임계 유체의 우수한 용해력을 이용하여 대상 물질을 효율적으로 추출하는 시스템으로 천연물·의약품(향료, 약물, 기능성 식품 공정)부터 화학 및 에너지 산업 전반에 폭넓게 적용됩니다.

  • 초임계 발포

    연속식 또는 회분식 발포 및 사출성형 공정으로 구분되며 무독성·무가연성 가스를 사용한 친환경 공정으로 발포체 제조 및 복합재료 생산에 활용됩니다.

  • 초임계 탈지

    분말사출성형 공정에서 바인더를 제거(Debinding)하기 위한 장비로 세라믹 사출성형 공정에 적용되어 고품질 성형체 제조를 지원합니다.

  • 초임계 건조

    건조 반응 수행이 가능한 반응기로 공정 시간을 단축하고 온도와 압력을 정밀하게 제어할 수 있어 에어로젤 제조 및 초임계 재료 공정의 건조 단계에 활용됩니다.

  • 초임계 수열합성

    초임계수 조건의 고온·고압 물을 이용한 합성 공정으로, 소재·재료·의약품·식품·화장품·화학·에너지 산업 등 다양한 분야의 합성 연구에 적용됩니다.

  • 초임계 수산화

    짧은 반응 시간 내에 다양한 성분을 분해할 수 있도록 설계된 장비로, 난분해성 폐수 및 방사성 폐기물, 화학무기 폐기물, 펄프 공장 폐수 처리 등의 실험 및 연구 목적에 활용됩니다.

  • 스페셜 초임계 공정

    세정, 합성, 도금, 도장 등 목적에 따라 구성과 사양을 맞춤 설계하는 공정으로, 반도체 및 마이크로머신 세정, SCORR, 초미세 고분자 합성, 초임계 도금 및 염색 공정 등에 적용됩니다.

특장점

  • 글로벌 안전기준 충족

    미국 ASME 기준에 따라 설계되었으며 국내 산업안전 및 가스안전 검사를 완료했습니다.

  • 추출조 내부 온도 안정화 시스템

    온수를 가열·순환하는 방식의 시스템을 적용하여 추출조 및 분리조 내부 온도를 균일하고 안정적으로 유지합니다.

  • 고압 환경에서도 정밀한 압력 제어

    초임계 상태와 같은 고압 조건에서도 추출조 내부 압력을 정밀하게 제어할 수 있도록 최적화된 압력 컨트롤 시스템을 구축하였습니다.

  • 단계별 안전 시스템 구성

    보다 높은 안전성을 위해 프로그램상 1차적으로 장비를 자동 정지하고 이상 발생 시 2차로 안전밸브가 작동해 자동 배출이 이루어지도록 설계되었습니다.

  • 고압 조건에서의 정량 토출 구현

    유압 유닛의 속도 제어와 플런저 다이얼 조절을 통해 물과 촉매의 미세 유량을 정밀하게 제어하며 CO₂ 기화 방지를 위한 냉각 시스템을 적용하여 고압 환경에서도 안정적인 정량 토출을 구현합니다.

  • 정온 제어를 위한 히팅 시스템

    연속 투입되는 물의 온도를 승온·유지하는 히팅 시스템을 적용하여 초임계수 상태로의 안정적인 투입이 가능하도록 설계되었습니다.

제품사양 사이즈 및 무게는 공정/옵션에 따라 변경될 수 있습니다.

  • 벤치형 초임계
  • 초임계 CO₂ 추출
  • 초임계 발포
  • 초임계 탈지
  • 초임계 건조
  • 초임계 수열합성
  • 초임계 수산화
  • 스페셜 초임계-세정
  • 스페셜 초임계-합성
  • 스페셜 초임계-도금
  • 스페셜 초임계-도장

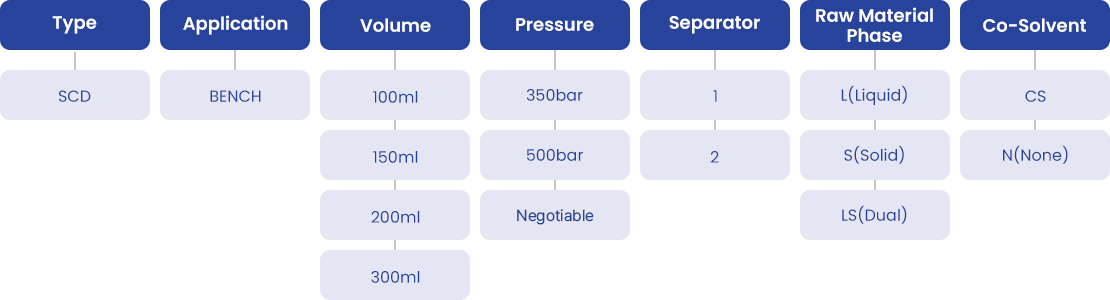

사양 선택 가이드

Series SCD-BENCH-100 SCD-BENCH-150 SCD-BENCH-200 SCD-BENCH-300
Volume(㎖) 100 150 200 300
Max. Pressure(bar) 350/500
Co - Solvent CS / N
Temperature(℃) 80
Material SUS304 / SUS316 SUS304 / SMCM439
Equipment Voltage 220V 단상 1.5kW 220V 단상 2kW 220V 단상 3kW 220V 단상 3.5kW
Equipment Power 1.5kW/hr 2kW/hr 3kW/hr 3.5kW/hr
Equipment Size (WxDxH) 1,000 x 650 x 700 1,100 x 700 x 700 1,200 x 700 x 750 1,300 x 700 x 750
Equipment Weight (kg) 45 50 60 65

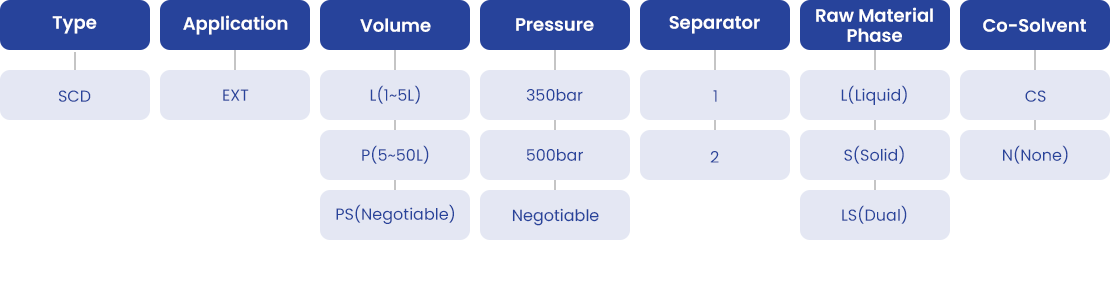

사양 선택 가이드

Series SCD-EXT-1 SCD-EXT-2 SCD-EXT-5 SCD-EXT-10
Volume(㎖) 1 2 5 10
Max. Pressure(bar) 350/500
Co - Solvent CS / N
Temperature(℃) 80
Material SUS304 / SUS316 SUS304 / SMCM439
Equipment Voltage 220V / 380V x 3상 x 60hz
Equipment Power 8kW / hr 13kW / hr 18kW / hr
Equipment Size (WxDxH) 1,850 x 1,200 x 1,910 2,600 x 1,600 x 1,980 3,000 x 1,600 x 2,050
Equipment Weight (kg) 950 1600 2000

사양 선택 가이드

Series SCD-BP-1 SCD-BP-2 SCD-BP-5 SCD-BP-10
Volume(L) 1 2 5 10
Pressure (bar) 350 / 500
Co - Solvent CS / N
Temperature(℃) 80
Material SUS304 / SUS316 SUS304 / SMCM439

사양 선택 가이드

Series SCD-GR-1 SCD-GR-2 SCD-GR-5 SCD-GR-10
Volume(L) 1 2 5 10
Pressure (bar) 350 / 500
Co - Solvent CS / N
Temperature(℃) 80
Material SUS304 / SUS316 SUS304 / SMCM439

사양 선택 가이드

Series SCD-AERO-1 SCD-AERO-2 SCD-AERO-5 SCD-AERO-10
Volume(L) 1 2 5 10
Pressure (bar) 350 / 500
Co - Solvent CS / N
Temperature(℃) 80
Material SUS304 / SUS316 SUS304 / SMCM439

사양 선택 가이드

Series SCW-SCHS-1 SCW-SCHS-2 SCW-SCHS-5 SCW-SCHS-10
Volume(L) 1 2 5 10
Pressure (bar) 400 / 600
Temperature (℃) 80
Material SUS304 / SUS316 SUS304 / SMCM439

사양 선택 가이드

Series SCW-SCWO-1 SCW-SCWO-2 SCW-SCWO-5 SCW-SCWO-10
Volume(L) 1 2 5 10
Pressure (bar) 300 / 500
Temperature (℃) 400 / 600
Material SUS304 / SUS316 SUS304 / SMCM439
Series 초임계 세정
Cleaning Vessel 1.5L x 1기 / Max. Working Condition : 550kg/㎠ at 80℃
Separate Vessel 1L x 1기
CO2 High Pressure Pump Max. Flow Rate : 1L/min
Agitator Magnedrive (Bottom)
Pressure Regulating Electric Control Pressure Regulator
Pre-Heater & Heating System Inline Double Pipe Type
Condenser & Cooling System Shell & Tube Type
Control System PC & Electric Local Type

특징

  • 미세 세공 구조 내부까지 용이하게 침투 가능
  • 액체 대비 10배 이상 높은 확산계수로 우수한 세정 효율 확보
  • 환경 및 인체에 무해한 친환경 세정 공정 구현
  • 액체 상태의 이산화탄소를 이용한 세정 공정 적용 가능
Series 초임계 합성
Cleaning Vessel 0.3L x 1기 / Max. Working Condition : 550kg/㎠ at 80℃
Separate Vessel 0.3L x 2기
CO2 Storage Vessel 5L x 1기
CO2 High Pressure Pump Max. Flow Rate : 70L/min
Agitator Magnedrive (Top)
Co-Solvent Pump & System Max. Flow Rate : 12㎖/min
Recycle System Filtering System
Temperature Utility Chiller & Heating Bath System
Control System Touch Panel Type

특징

  • 불소고분자 중합반응 및 초미세 고분자 합성 공정에 적용
  • 공정 조건에 따라 소량의 산소 또는 과산화물을 원료와 함께 주입
  • 약 250 ℃ 조건에서 공정을 유지하며, 초임계 에틸렌에 고분자 에틸렌을 용해·배출
  • 분리기에서 약 350 bar로 감압하여 고분자를 회수 및 배출
Series 초임계 도금
Main Vessel 0.3L x 1기 / Max. Working Condition : 550kg/㎠ at 80℃
Separate Vessel 0.3L x 2기
CO2 Storage Vessel 5L x 1기
CO2 High Pressure Pump Max. Flow Rate : 70L/min
Agitator Magnedrive (Top)
Co-Solvent Pump & System Max. Flow Rate : 12㎖/min
Recycle System Filtering System
Temperature Utility Chiller & Heating Bath System
Control System Touch Panel Type

특징

  • 금속 및 플라스틱 소재(ABS, PS)에 도금 공정 적용 가능
  • 폐수가 발생하지 않는 친환경 공법 구현
Series 초임계 도장
Main Vessel 0.5L x 1기 / Max. Working Condition : 200kg/㎠ at 95℃
Mixing Vessel 0.3L x 1기 / Inserted Zirconia Ball Type
Static Mixer 0.5L x 1기 / Paint + scCO2 Mixing
CO2 Gas Booster System 5L x 1기
Co-Solvent Pump & System Max. Flow Rate : 12mL/min
Recycle System Filtering System
Temperature Utility Chiller & Heating Bath System
Control System Electric Box Type

특징

  • 초임계 이산화탄소를 이용한 도료 혼합 공정 적용
  • 생성 및 반송, 혼합, 공급, 도료 분사 노즐로 구성된 일체형 시스템
