발전소에서 생산된 약 20kV의 전력을 송전탑을 통해 이송한 뒤, 변전 과정을 거쳐 사용자에 적합한 전압으로 변환합니다. 이 과정에서 절연개폐장치(GIS, Gas-Insulated Switchgear)는 변압기에 유입되는 이상 전류를 차단하는 고압 차단기 역할을 수행합니다. 스위치 작동 시 발생하는 아크를 소화하기 위해 사용되는 절연가스는 기존 SF6 가스에서 친환경 노벡 혼합가스로 대체되고 있습니다.
초임계화 프로세스
병렬 주입·회수
통합 자동 제어

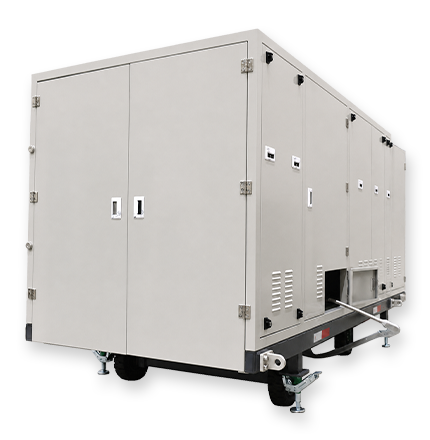

본 장비는 신절연가스의 주입 및 회수를 효율적으로 수행하도록 설계된 일체형 시스템으로 자동 제어 기능과 이동성을 겸비하여 사용자의 편의성과 안정성을 극대화 하였습니다. 또한, 다양한 조건별 공정에 유연하게 적용할 수 있는 모듈화 구조로 제작되어 작업 환경과 요구 조건에 따라 최적의 운용이 가능합니다.
높은 용해도를 기반으로 신절연가스의 조성비를 안정적으로 유지하고, 가스 실린더 사용을 최소화하는 기술입니다.
고주파 유도가열 기술을 적용하여 신절연가스를 신속하고 안정적으로 가열하는 시스템입니다.
병렬 주입·회수 방식을 적용하여 신절연가스의 주입 및 회수 공정을 효율적으로 수행하는 시스템입니다.
EGIS 주입·회수 전 과정을 체계적으로 제어하고, 안전한 설비 운전을 지원하는 시스템입니다.
3.8% 및 5% 신절연가스 주입 시 목표 조성비를 안정적으로 유지하는 공정 기술입니다.
신절연가스의 주입·회수 시간을 단축하여 현장 작업의 효율성과 시간 경쟁력을 높이는 시스템입니다.
| 압축기 용량 | 54Nm³/hr (900NLPM) @ 2.5석션 |
|---|---|
| 진공펌프 최대 진공 압력 | 6 · 10⁻³/hPa |
| 진공 펌프 최대 유량 | 18.1 ㎥/hr |
| 인덕션 히터 (kW , Dual) | 5kW , 2ea , Induction heating type , 단열 |
| 전압사양 | 380V , 3상 , 4선식 , 40kW |
| 외형치수 (Lay-Out) | (W)1,490*(L)2,965*(H)1,908 단위mm, 트레일러 포함 |
| 장비무게 (Weight) | 3,000 (kg) 이내 |
| 1 | Cylinder |
|---|---|
| 2 | Vacuum Pump |
| 3 | Buffer Tank |
| 4 | Compressor Unit |
| 5 | Control Panel |
| 6 | Handle |
| 7 | Induction Heater |
| 8 | Gas Heater |
| 9 | Air Compressor (for Utility) |
국내: 2025년부터 신설변전소에 170 kV급 EGIS 전면도입
국외: GE(C4F7N), ABB(C5F10O), Siemens (Clean Air + Vacuum)
